線路板版圖設計好后交給工廠制作線路板，有時候因?yàn)樗O(shè)計pcb面積小，或是幾塊板才能構成一個完整電路，單塊的話焊接等不方便。就把許多塊拼在一起，焊好后再掰開。有些朋友不知道拼版是什么意思，下面小編來詳細的說一說。

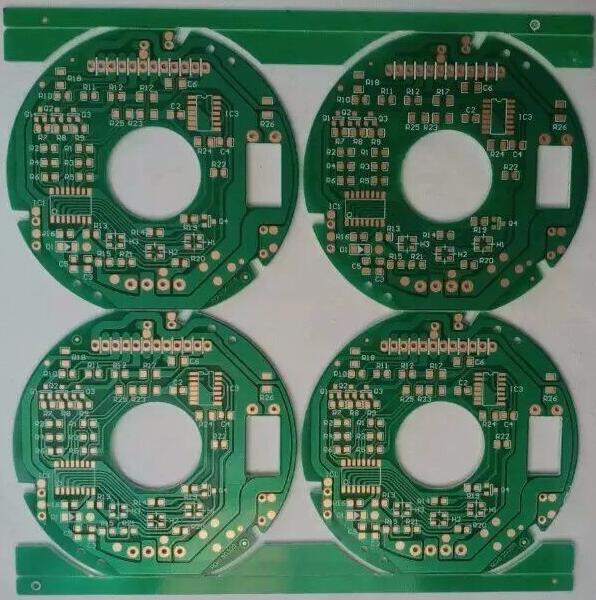

　　pcb拼板的介紹

　　pcb拼板只是為了生產方便，對于制板廠來說，他的基材一般都比較大，一次做很多塊板子，然后給一塊一塊的切下來，如果做拼板主要是在焊接生產時候用，想象一個指甲蓋大的板子一個一個的在汽車那么大的SMT機子上焊接。

　　pcb拼板有好幾種定義的! 方便客戶插件是一個 方便廠家自己生產是一個節約材料是一個!方便插件就是客戶要求這樣拼，你就必須按要求去做。廠家方便生產是方便V割等。節約材料就是為了更加完美的運用材料而不浪費或者留太多的邊料!例如1米2乘1米的材料你開34X41CM的拼板就完美了.

　　PCB拼板技巧

　　1、首先是拼板的問題，我們知道拼板主要的問題是節約生產的成本。對于PCB拼板寬度≤260mm～300mm，根據產線的不同而不同。因?yàn)槲覀兛赡苡泻芏辔锪?，本身加工設備一個料槍對應一個模組，因此如果拼板超過了模組的范圍，加工速度會變得非常慢。

　　2、PCB拼板的外框(夾持邊)應采用仔細考慮，確保PCB拼板固定在夾具上以后不會變形(一般不允許在這個邊上開V槽)對于元器件的布置，第一所有的朝向要一致，不能出現鏡像這樣的情況，這樣會引起加工的坐標定位問題。

　　3、第二在邊緣(拼板外框與內部小板、小板與小板之間)不能有連接器伸出的情況發生，如果存在這種情況會妨礙焊接完成后刀具分板。

　　4、為了保證檢測板的位置和水平，我們需要在板的邊沿設置三個以上的定位點，通過光學檢測這三個點，可以得到整個加工的基準坐標和板的水平度。正確做法為，離邊沿5mm，且行進方向不一致的時候間距不同(便于區分進入方向)：【設置基準定位點時，通常在定位點的周圍留出比其大1.5 mm的無阻焊區，不能有相似的焊盤或者別的類似的】

　　5、在每個小板的至少要有三個定位孔，3≤孔徑≤6 mm，邊緣定位孔1mm內不允許布線或者貼片(防止誤判斷)。PCB拼板主要是節約生產和加工成本(會使機器加工速度快幾倍)，不合理的設計會使后期充滿了問題，各位可以仔細看看，防止出問題。

　　6、拼板主要的問題是節約生產的成本。對于PCB拼板寬度≤260mm～300mm，根據產線的不同而不同。因?yàn)槲覀兛赡苡泻芏辔锪希旧砑庸ぴO(shè)備一個料槍對應一個模組，因此如果拼板超過了模組的范圍，加工速度會變得非常慢。
